Стальная труба в ППУ изоляции в ПЭ и ОЦ оболочке

Стальная труба в ППУ изоляции в ПЭ и ОЦ оболочке1

Стальная труба в ППУ изоляции в ПЭ и ОЦ оболочке2
1. Пример заказной спецификации трубы стальной наружным диаметром 426 мм, толщиной стенки 7 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке: труба Ст 426х7-1-ППУ-ПЭ, ГОСТ 30732.

2. Пример заказной спецификации трубы стальной наружным диаметром 426 мм, толщиной стенки 7 мм, с изоляцией типа 1 из пенополиуретана в оболочке из оцинкованной стали: труба Ст 426х7-1-ППУ- ОЦ, ГОСТ 30732

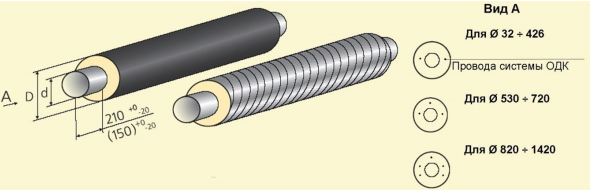

Примечания (во всех таблицах): 1. d – наружный диаметр трубы, D-наружный диаметр оболочки, S-толщина оболочки 2. Размер неизолированной части трубы: 150-20 мм – для диаметров до 219 мм включительно, 210-20 мм - для остальных диаметров.

3. Труба и все последующие элементы до диаметра 219 включительно поставляются как из черной, так и из оцинкованной трубы для горячего и холодного водоснабжения.

4. Длина труб для выполнения работ по нанесению ППУ-изоляции по стандартному технологическому процессу должна быть:
- не менее 10,0 м для труб Ø28-219 включительно;
- не менее 10,6 м для труб Ø273-1420 включительно;
- не более 12.4 м для труб всех диаметров.

5. Толщина стенки стальных труб должна быть не меньше минимальной, приведенной в разделе 2. Трубы должны соответствовать «Правилам промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

6. Количество проводников СОДК должно быть:
- для труб диаметром до 426 мм включительно – не менее двух;
- для труб диаметром от 530 до 720 мм включительно – не менее трёх;
- для труб диаметром 820 мм и более – не менее трёх с одной системой контроля и не менее четырёх для труб с двумя системами контроля.

7. Допуски по линейным размерам фасонных изделий принимаются для: d < 325 Н + 5 мм, L + 10 мм; для d < 325 Н + 10 мм, L + 15 мм.

8. Трубы и фасонные изделия Ø1220 мм, Ø1420 мм изготавливаются по специальному заказу.

9. Все фасонные изделия могут быть изготовлены с изоляцией типа 2.

10. По специальному заказу допускается изготовление труб и фасонных изделий Ø820 ÷ 1420 с двумя системами контроля.

Отметим, что наш товар сертифицирован, что позволяет сделать вывод о его безупречном соответствии стандартам.
